TEMP2000S 冷熱衝擊試驗控制器
觸控可程式溫濕度控制器 TEMI2000 SERIES
用於熱衝擊試驗控制器,支持高解析度TFT-LCD觸控螢幕和記錄功能,並支持Damper & Elevator方式的產品。
適用於系統的控制方式
Damper方式,Elevator方式
多種程式控制
提供高溫室,常溫室和低溫室多種程式高精度
使用18位A/D轉換器的精度控制
溫度 : ±0.1%滿量程的±1位數
濕度 : ±1.0%滿量程的±1位數
控制PID的多樣性
可以適用於有關3ZONE,1偏差PID急劇溫度上升及下降區間的快速穩定控制。
特點/功能
触摸屏设定
中英文显示触控 使操作更简易
数位曲线记录功能
实时监控和数据管理的現运行状态 实际值温度(实验区, 预热区,遇冷区)透过數字及图形显示
支援使用SD卡
仪表内所有参数均可以介由SD储存卡上行或下载 免费的电脑通信软件,有可支援连接控制器的电脑软 件及SD储存卡的看图软体。
多语种的系统
支援中/英/日/韩/俄 五种语言。
最初运行时可以选择等待方式
开始运行时等待动作(控制预热温度、预冷温度) 选择运行与否及可以选择等待动作解除条件
强大的通信能力
基本包含RS232C/RS485通信串口(通信速率为115.200bps) 以太网的选配。
多种除霜方法加热器1类型(在預先设定的時间除霜),热气体式,手动式 和Heater2类型(現值=从设定值进行除霜设定的时间)
免费的电脑通信软件
有可支援连线控制器的电脑软件及SD储存卡的看图软体
提供SD记忆卡
初始画面可以选择
使用者可以变更设定初始画面
可以编辑错误画面
使用者可以选择错误发生画面
电子相册功能
可以把使用者公司信息或产品信息像电子相册表示
通过SD卡(选项)的纪录
纪录运行中温湿度值,可以上下载各种参数和组信息。
对温度急速上升或下降区间的迅速而稳定的控
制功
可以防止因适用低温室偏差滞后现象发生,使低温室的冷冻容量不足而发生的初期震盪
硬件模式采用分离式
以分离式由显示器、主机、输入/输出板构成
各种系统配置及易操作性
可用Panel支架及VESA支架方式来安装
產品規格
型号 | 详细信息 | TEMP2500S | TEMP2700S |
---|---|---|---|

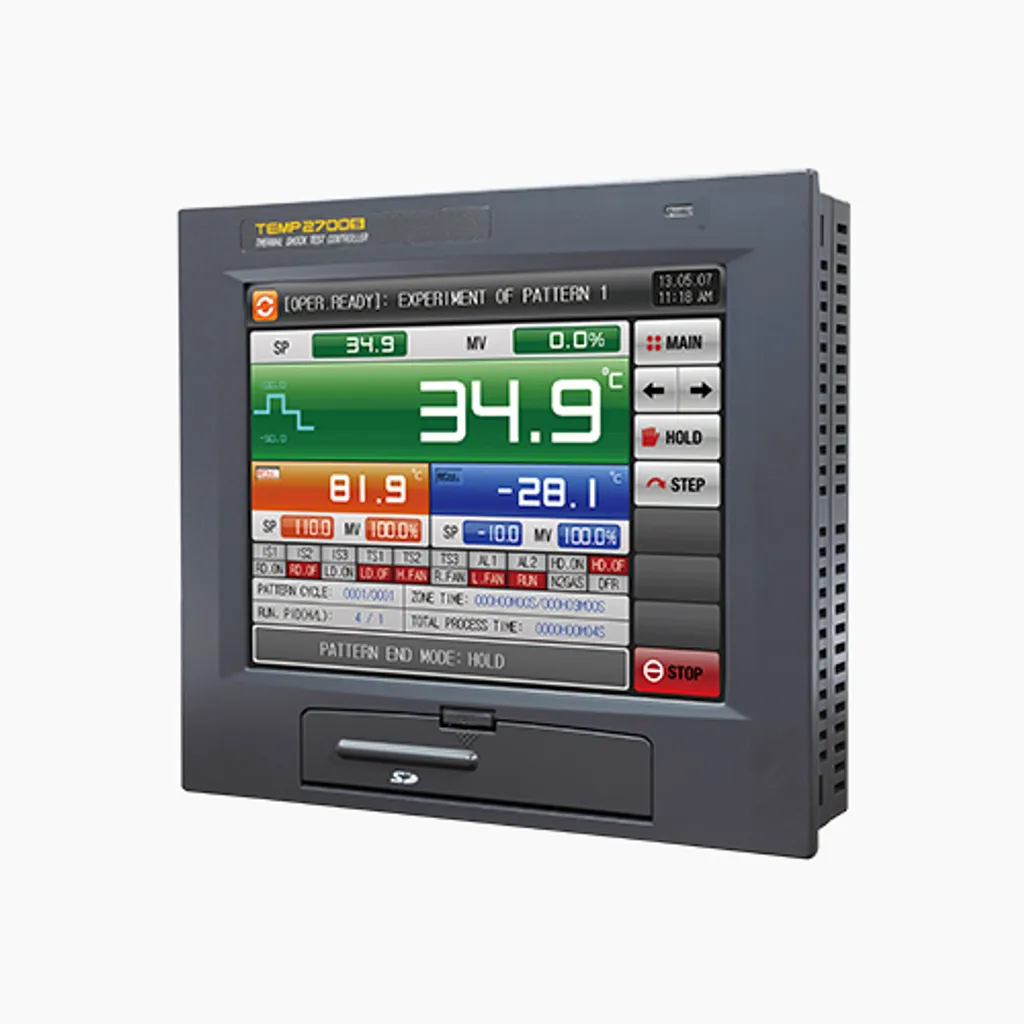

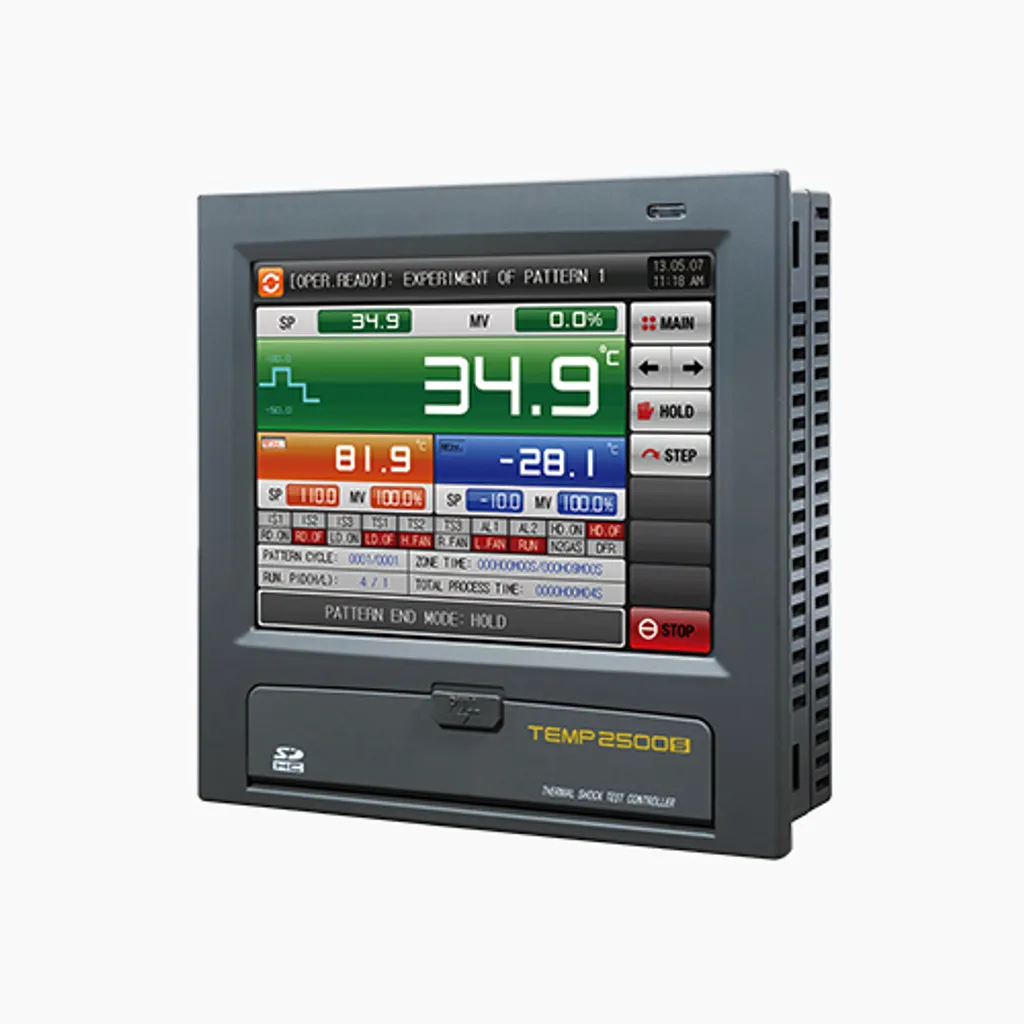

画面 | 显示器 | 5.7" TFT-LCD | 7.5" TFT-LCD |
画面分辨率 | 640(W) × 480(H) | ||
显示语言 | 英文、韓文、中文/英文、韓文、日文 | ||
用户画面 | 变更初始画面图像、电子相册功能 | ||
支架方式 | PANEL支架, VESA支架(MIS-D 75) | ||
模拟输入 | 输入数 | 3点(高温室、低温室、实验室/通用输入) | |
感应种类 | TC | K, J, E, T, R, B, S, L, N, U, W, Platinel Ⅱ, C | |
样品周期 | 500ms | ||
显示器 | ±0.1%满量程的±1位数(A/D 18bits) | ||
模拟输出 | 输出规格 (最多4点) | 电压输出(SSR)4点 | ON电压 : 24V DC(负荷电阻 : 最小600Ω/脉冲幅度 : 最小5ms) |
电流输出(SCR)4点 | 4 ~ 20mA DC(负荷电阻 : 最多600Ω) | ||
输出种类 | 控制输出 /传送输出(实验室PV、高温室PV、低温室PV) | ||
输出精度 | ±0.3%(D/A 14bits) | ||
数码输入 | 接点规格 | 基本16点(接点容量 : 最多12V DC, 10mA), A接点或者B接点运作选择 | |
接点功能 | 运作/停止、暂停、跳段、选择要运行的模式,感应高温室/常温室/低温室閘板閥,设定DI感应迟延时间 | ||
数码输出 | 接点规格 | 基本12点(A接点繼電器8点+C接点繼電器4点)选项(A接点繼電器20点)添加功能 | |
Normal open(最多 30V DC/1A, 250V AC/1A), Normal close(最多 30V DC/1A, 250V AC/1A) | |||
信号种类 | 範圍內信號(8点) 时间信号(4点) 警报信号(4点) 冷冻器信号(2点) 感应断线信号(3点) | ||
DI信号(16点) 手动信号(12点) 运行信号(1点) 闸板阀信号(1点) 运行停止信号(1点) | |||
演算信号(3点) 错误信号(1点) 等待信号(2点) 用户信号(1点) N2煤气信号(1点) | |||
风扇信号(3点) 閘板閥(6点) 除霜信号(1点) 实验室信号(3点) | |||
软件 | 模式 | 120模式 | |
模式类型 (6種類) | ① 高温 → 低温/② 低温 → 高温/③ 常温 → 高温 → 常温 → 低温/④ 常温 → 低温 → 常温 → 高温 | ||
⑤ 高温 → 常温 → 低温 → 常温/⑥ 低温 → 常温 → 高温 → 常温 | |||
反复/设定时间 | 最多9999回/999時59分59秒 | ||
功能 | 等待动作、输入模式名、停电后恢复模式、模式终止时动作 | ||
动作方式 | 动作规格 | 三箱式、移動式 | |
除霜方式 | 电热器、熱氣、手动除霜 | ||
PID控制 | PID组 | 4PID组(区间PID3组 + 偏差PID1组)、*适用偏差PID时,偏差值是高温室,低温室另外适用 | |
数据备份 | 存储媒介 | SD/SDHC卡(FAT32格式化) | |
存储功能 | 软件模式/备份及恢复参数设定值,保存高温室、常温室、低温室的指示值设定值的功能 | ||
通讯 | 通讯模式 | 基本:利用跳线开关可选择RS485/RS232C、最多可连接31台、通信速度:115,200bps最多 | |
选项:以太网(TCP/IP) *选择以太网时不能使用RS232C/485 | |||
电源 | 额定电压 | 24V DC 22VA最多 | |
锂电池 | 保存设定数据(CR2032) |
產品型號
TEMP2 | □ | 0 | 0 | S | - | 0 | □ | / | □ | / | □ | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
型号 | 附加代码 | 内容 | ||||||||||
尺寸 | 5 | 5.7英寸(IP65资质认证) | ||||||||||
7 | 7.5英寸 | |||||||||||

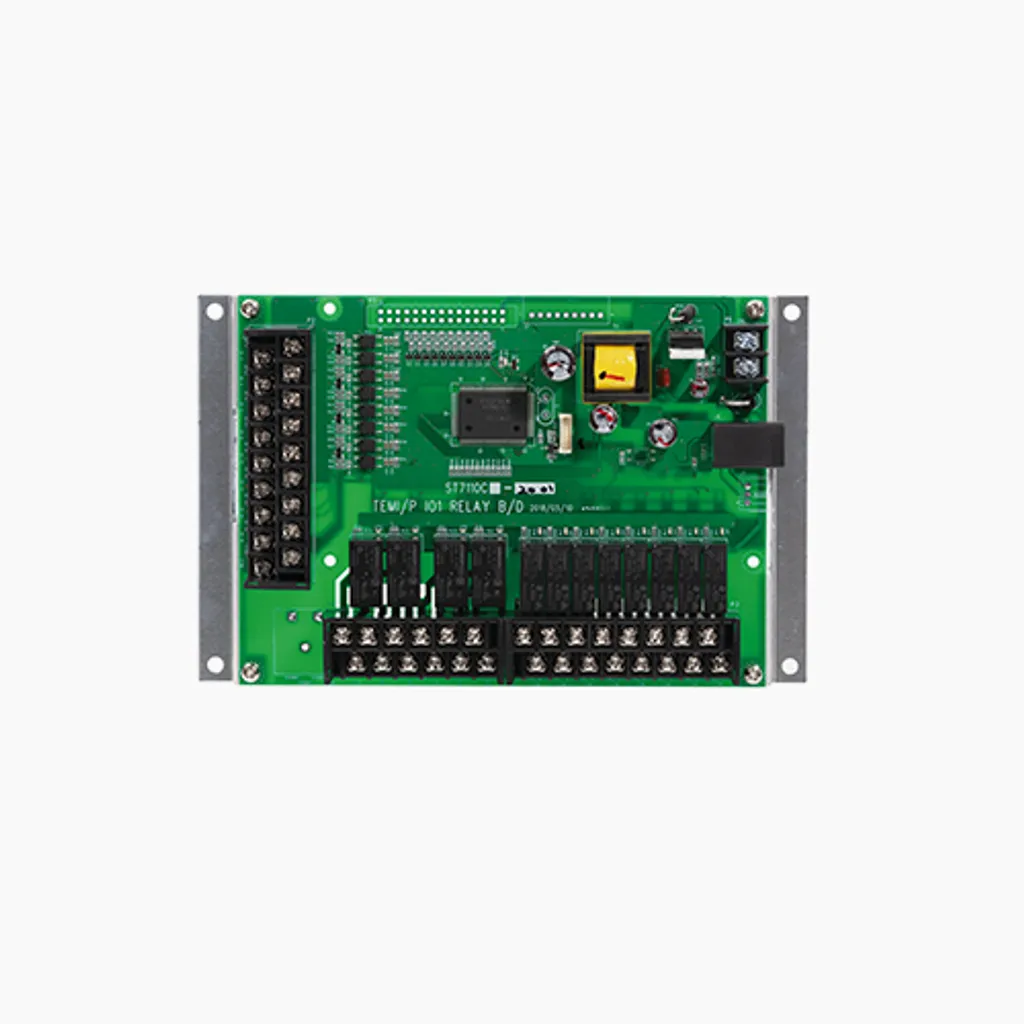

I/O板 | 0 | I/O1 (DO12点、DI16点) | ||||||||||

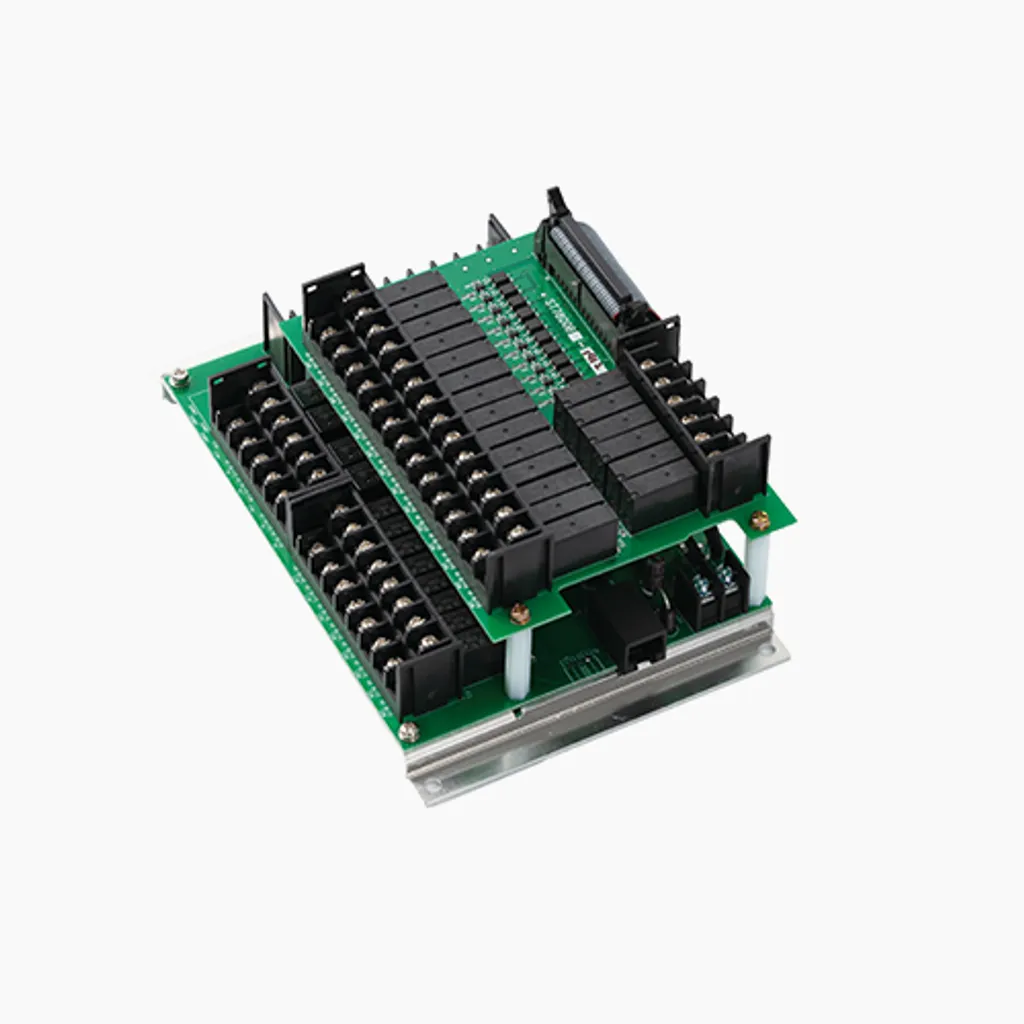

1 | I/O1、2 (DO32点、DI16点) | |||||||||||
SD卡 | SD | SD卡(基本) | ||||||||||
以太网通信 | - | None | ||||||||||
CE | 以太网(TCP/IP) |
