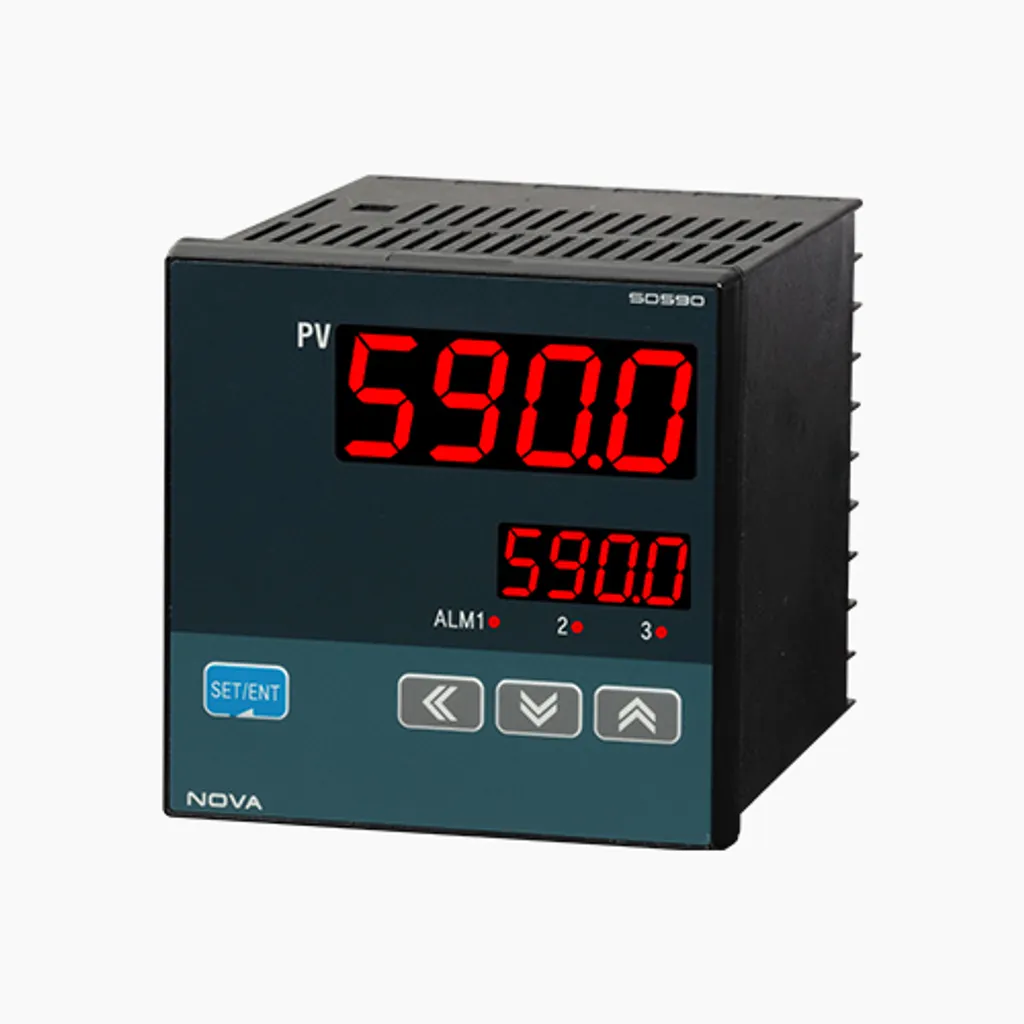

NOVA500 SD SERIES 高精度數碼指示器
NT$ 0.00
NOVA500e SD SERIES
作为NOVA500系列的ENHANCE模型，是具有高精度的通用数字指示器。.
通过18bitA/D转换器，高精度±0.1% of full scale ±1 digit显示
根据外部接点输入可Reset。
可将最小、最多值记住后显示。
传送输出1点(PV)、警报输出基本2点(最多4点)。
各区间输入补正功能(最多4点)。
支持多种通讯协议(Modbus除外)。
特點/功能
小巧型
以更加变短的深度来确保安装空间。
参数管理
可Up/Download参数,使管理参数更简单化。
產品規格
| 型号 | SD560 | SD590 | |
|---|---|---|---|
| 尺寸 | 96(W)×48(H)×100(L) | 96(W)×96(H)×100(L) | |
| PV/SP 显示器 | 各四位数 | ||
| 采样周期 | 250ms | ||
| 模拟 输入 | 形式/精度 | 1点(通用输入)/±0.1％满量程的±1位数(有关PTC、JPTB、请另行咨询。) | |
| TC | K, J, E, T, R, B, S, L, N, U, W, Platinel Ⅱ | ||
| RTD | Pt100(IEC)、Jpt100(JIS)、1/100可以显示 | ||
| DCV | -10 ~ 20mV、0 ~ 100mV、0.4 ~ 2.0V DC、1 ~ 5V DC、0 ~ 10V DC(4 ~ 20mA、0 ~ 20mA、连接250Ω、500Ω外电阻) | ||
| 模拟 输出 | 形式 | 固定1点 | |
| 种类 | 重发输出(PV) or loop power supply | ||
| SCR, RET | 4~20mA DC、0~20mA (选项) (负载电阻 : 最多 600Ω) | ||
| 数码 输出 | 数量 | A : 2点、C : 1点 | |
| 接点规格 | 最多30V DC/1A、250V AC/1A | ||
| 信号种类 | Alm 3点 | ||
| DI输入 | 接点规格 | 2点(接点容量 : 最多12V DC、10mA) | |
| 接点功能 | 启动PV最小/最多、重置PV最小/最多 | ||
| 通讯 | PC-Link、PC-Link(校验和),Modbus(ASCII、RTU)、通信速度：最多19200bps | ||
| 电源 | 100~240V AC、50/60Hz、10VA最多 | ||
產品型號
| SD5 | □ | 0 | - | 0 | □ | / | □ | ||
|---|---|---|---|---|---|---|---|---|---|
| 型号 | 附加代码 | 内容 | 备注 | ||||||
| 尺寸 | 9 | 96 * 96 | |||||||
| 6 | 96 * 48 | ||||||||
| 长度 | 0 | 100 ~ 240V AC | |||||||
| 1 | 24V DC | ||||||||
| 选项 | RS | RS485 | 注1 | ||||||
| DI | DI 2点 | ||||||||
| LPS | 24V DC | 注2 | |||||||
| 注1) RS/DI 不可同时选择 | |||||||||
| 注2) 24V DC 传感器功率 | |||||||||
